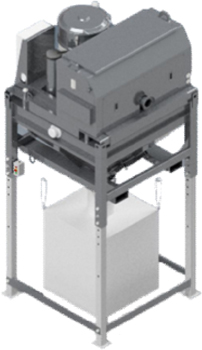

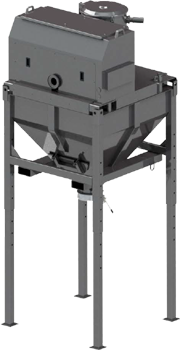

DHV 22 COMPACT HOPPER

DHV 22 COMPACT HOPPER

로브펌프(LOBE PUMP)가 장착된 대용량 고출력 진공시스템

	탈착식 회수 컨테이너에 로브 펌프가 장착된 대용량, 고출력, 이동형 산업용 진공 청소기 입니다. 많은 양의 청소를 필요로하는 중공업의 일반적인 작업환경에 이상적이며, 뛰어난 흡입 성능으로 연속적이고, 많은 양의 진공 청소가 가능합니다. 필터링 시스템은 펌프를 보호하기 위해 폴리에스터 스타 필터와 안전 카트리지로 구성됩니다. 셀프클린 세이커 필터 기능으로 인해 필터 청소가 자동적으로 이루어지며, 회수 컨테이너는 공압 리프팅에 의해 분리되며, 회수된 물질들은 레버가 달린 대형 틸팅 도어를 통해 아래쪽으로 배출할 수 있습니다. 또한 회수 컨테이너가 바닥으로 내려지면 도어가 자동으로 닫힙니다. 대형 인스펙션 도어(Inspection Door)를 통해 장비 내부를 쉽게 접근할 수 있으며, 아이볼트는 지게차에서 장비를 쉽게 다룰 수 있도록 해줍니다.
	APPLICATIONS

주요 특징

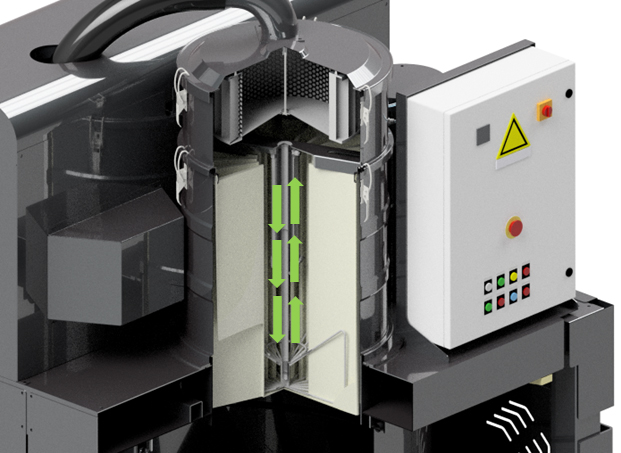

SELF CLEAN

ADVANTAGES

þ 대용량 집중 사용 가능항 강력한 진공시스템	þ 강력한 전기식 로브 펌프
þ 강력한 흡입력이 지속가능한 고성능의 장비	þ 밸브를 통한 배출 시스템
þ 반자동 필터청소 시스템	þ 높은 여과력
þ 지게차 포크삽입이 가능한 탈착형 컨테이너	þ 독립적인 시스템

데이타시트(DATASHEET)

	단위	DHV 22 COMPACT HOPPER AF	DHV 22 COMPACT HOPPER HV
전압 Voltage	V - Hz	400 - 50	400 - 50
파워 Power	kW	22	22
IP등급 Electrical Protection	IP	55	55
최대흡입압력 Max waterlift	mmH₂O	5,000	7,500
최대흡입유량 Max air flow	m³/h	1,300	1,100
흡입구 Suction inlet	mm	100	100
소음도 Noise level (EN ISO 3744)	dB(A)	80	80
필터타입 Filter Type		Pocket Filter	Pocket Filter
필터표면적/직경 Surface - Diameter	cm²-mm	70,000 - 560	70,000 - 560
필터재질/효율 Material-Efficiency	IEC 60335-2-69	Polyester - M PTFE	Polyester - M PTFE
필터 공기부하 Air Load on Filter	m³/m²/h	185	185
필터청소 시스템 Cleaning System		Automatic when engine stops	Automatic when engine stops
2차필터 Secondary Filter		Safety Cartridge	Safety Cartridge
필터표면적 Surface	cm²	40,000 - 430	40,000 - 430
회수용량 Capacity	Liter	1,000	1,000
규격 Dimensions	cm	160x152x398h	160x152x398h
무게 Weight	kg	1,040	1,040

※ 제품은 사용현장, 흡입물질, 사용형태 및 방법에 의해 사양/모델(명)이 변경될 수 있으며, 주문전 상담을 통해 용도에 알맞는 제품이 선택되어야 합니다.

폭발위험 장소의 분류 (ZONES)

가스지역

0종 장소

(Zone 0)

가스, 증기 또는 미스트의 형태로 인화성 물질이 공기와 혼합된 폭발성 기체가 연속적으로 또는 장기간 존재하는 장소

1종장소

(Zone 1)

가스, 증기 또는 미스트의 형태로 공기 또는 가연성 물질과 혼합된 폭발성 기체가 정상적으로 작업시 가끔 방출되는 장소

2종 장소

(Zone 2)

가스, 증기 또는 미스트의 형태로 인화성 물질의 공기와 혼합된 폭발성 기체가 일반적인 작업환경에서는 발생하지 않지만 발생한 경우에는 짧은 기간 동안만 지속되는 장소

분진지역

20종 장소

(Zone 20)

공기 중 가연성 먼지 구름 형태의 폭발성 기체가 지속적으로 또는 장시간 또는 자주 존재하는 장소

21종장소

(Zone 21)

정상적인 작동상테에서 가연성 분진이 공기중의 구름 형태로 폭발하는 분위기가 때때로 발생할 수 있는 장소

예) 분진 격납용기 외부, 내부에 분진폭발 혼합물이 존재할 때 조작을 위하여 빈번하게 제거 또는 개방하는 문 근접장소

22종 장소

(Zone 22)

공기 중의 가연성 먼지 구름 형태의 폭발성 분진이 정상 작동시 발생할 가능성이 없지만, 발생하면 짧은 기간 동안만 지속되는 장소

예) 제빵, 식품가공, 제약, 밀가루 및 곡물, 밀, 플라스틱 및 복합재, 3D인쇄, 사격장, 자동차 산업 등의 위험이 있는 산업장

폭발성 분진

공기중의 산소가 적은 분위기나 이산화탄소 중에서도 폭발을 하는 금속성 분진 (ex: 마그네슘, 알루미늄, 타이타늄, 브론즈 등)

공기중의 산소와 발열반응을 일으켜 폭발하는 분진 (ex: 소맥분, 전분, 합성수지, 카본블랙 등)

청소기 이상시 확인사항

청소기 사용전 확인사항

1. 모터가 작동하지 않는 경우, 플러그와 스위치를 점검하세요.

2. 건식 제품인 경우, 물을 흡입하지 않았는지 점검하세요.

3. 습식 제품인 경우, 물 흡입시 탱크 안 물의 양이 넘치지 않도록 수시로 점검해야 합니다.

4. 모터는 작동하나 흡입이 약하다고 판단되는 경우

- 필터를 털어 주세요.

- 호스가 잘 연결되었는지 확인하고, 연결부위가 잘 결합되어 있는지 확인해 주세요.

- 호스 및 악세사리 파손으로 인해 누설되는 부위가 있는지 확인해 주세요.

- 호스 및 전체 부품에 막힌 곳이 있는지 확인해 주세요.

1. 물을 흡입할 경우, 반드시 건습식 겸용인지 확인해 주세요.

2. 필터를 수시로 점검하고 청소해야 모터의 수명이 연장됩니다.

필터청소를 안하면, 흡입력이 약해지며 모터 과열로 화재가 발생할 수 있습니다.

3. 전선을 끌어당겨 청소기 이동시 단선 및 감전의 위험이 있습니다.

4. 물기가 많은 장소의 작업시 필히 누전차단기를 장착하시고, 전선에 물이 닿지 않다록 합니다.

5. 장시간 사용은 청소기의 성능을 저하시키므로 약 한시간 사용후 장비의 휴식을 권장합니다.

6. 1회 이상 사용한 제품은 교환/환불이 되지 않습니다. 보증기간이 지났거나 소비자 과실, 직접수리,

개조로 인한 이상, 부품의 수명 완료로 인한 고장은 사무실로 문의 바랍니다.
