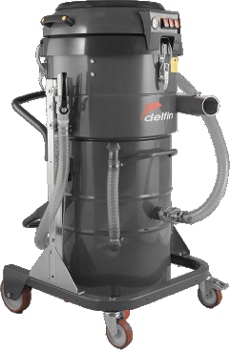

TC100 MPI
















 TC100 MPI


오일 & 금속칩 분리 및 재활용을 위한 산업용 진공시스템






220V 단상의 3모터가 장착되어, 높은 흡입성능을 보장합니다.

기계산업 및 CNC 공작기계부터 액체, 오일 및 유화액을 추출하고 재활용 할 수 있도록 제작되었습니다.

냉각수와 유화액(Emulsion)을 쉽게 흡입할 수 있어서 금속 칩이나 부스러기들을 분리하고, 회수된 액체를 바로 재활용 할 수 있습니다.

기계수리에 소요되는 비용과 시간 측면에서 상당한 절감효과를 가져올 수 있습니다.

액체회수 100리터, 고체 40리터, 금속 칩용 300 마이크론 PPL 필터, 액체외 고체 동시 흡입 및 여과 배출

APPLICATIONS








주요 특징

6e350af0d501a6f6bbca46ff596d99c1_1692665181_6094.JPG  6e350af0d501a6f6bbca46ff596d99c1_1692664070_4785.jpg  6e350af0d501a6f6bbca46ff596d99c1_1692665478_2258.JPG  6e350af0d501a6f6bbca46ff596d99c1_1692665486_2689.JPG  6e350af0d501a6f6bbca46ff596d99c1_1692665488_8912.JPG  6e350af0d501a6f6bbca46ff596d99c1_1692670072_3403.JPG











ADVANTAGES

þ 액체 흡입 및 배출 동시 작동

 þ 독립 냉각 기능이 있는 3개의 강력한 바이패스 모터

þ 사이클론 분리기가 통합 장착된 흡입구

 þ 공작기계의 다운다임 감소

þ 용기가 가득찰  때 흡입을 멈추기 위한 플로팅 장치

 þ 칩 흡입을 위한 그리드 장착

þ 흡입된 액체 배출을 위한 이머전 펌프

 þ 오일 및 유화액 재사용 가능

þ 오일 재사용으로 폐기비용 감소

 þ 기계 청소시간 단축





데이타시트(DATASHEET)



단위

TC100 MPI

 전압 Voltage

V - Hz

230 - 50

 파워 Power

kW

3.45

 최대흡입압력 Max waterlift

mmH2O

2,500

 최대흡입유량 Max air flow

m3/h

540

 흡입구 Suction inlet

mm

50

 소음도 Noise level (EN ISO 3744)

dB(A)

76

 필터타입 Filter Type


3D SuperWeb/PPL20㎛

 필터직경 Diameter

mm

500

 칩분리 Oil/Chip Separation


PPL 300 Micron

 배출시스템 Discharging System



Pump

 배출속도 Discharging Rate

Liter/min

160

 고체회수용량 Solid Capacity

Liter

40

 액체회수용량 Liquid Capacity

Liter

100

 규격 Dimensions

cm

67x66x125h

 무게 Weight

kg

70





※ 제품은 사용현장흡입물질사용형태 및 방법에 의해 사양/모델()이 변경될 수 있으며주문전 상담을 통해 용도에 알맞는 제품이 선택되어야 합니다.






청소기 이상시 확인사항

청소기 사용전 확인사항

   1. 모터가 작동하지 않는 경우, 플러그와 스위치를 점검하세요.

   2. 건식 제품인 경우물을 흡입하지 않았는지 점검하세요.

   3. 습식 제품인 경우물 흡입시 탱크 안 물의 양이 넘치지 않도록 수시로 점검해야 합니다.

   4. 모터는 작동하나 흡입이 약하다고 판단되는 경우

     - 필터를 털어 주세요.

     - 호스가 잘 연결되었는지 확인하고연결부위가 잘 결합되어 있는지 확인해 주세요.

     - 호스 및 악세사리 파손으로 인해 누설되는 부위가 있는지 확인해 주세요.

     - 호스 및 전체 부품에 막힌 곳이 있는지 확인해 주세요.

   1. 물을 흡입할 경우반드시 건습식 겸용인지 확인해 주세요.

   2. 필터를 수시로 점검하고 청소해야 모터의 수명이 연장됩니다

     필터청소를 안하면흡입력이 약해지며 모터 과열로 화재가 발생할 수 있습니다.

   3. 전선을 끌어당겨 청소기 이동시 단선 및 감전의 위험이 있습니다.

   4. 물기가 많은 장소의 작업시 필히 누전차단기를 장착하시고전선에 물이 닿지 않다록 합니다.

   5. 장시간 사용은 청소기의 성능을 저하시키므로 약 한시간 사용후 장비의 휴식을 권장합니다.

   6. 1회 이상 사용한 제품은 교환/환불이 되지 않습니다보증기간이 지났거나 소비자 과실직접수리

      개조로 인한 이상부품의 수명 완료로 인한 고장은 사무실로 문의 바랍니다.
