ZFR EV 420 K07 1/3D
산업용 칩, 미세부유물 및 미세분진 회수용 산업용 방폭집진기
어플리케이션 : 대기중의 분진 및 칩 회수
형태 : 높은 내구성과 유지보수가 쉬운 산업용 구조
재질 : 도장된 강철
필터 : 정전기 방지 폴리에스터 필터 및 H14등급 절대필터
필터청소 : MFS 필터청소 시스템
특징 : 방폭 인증된 Dust Tight 구조의 Electric Fan
규정준수 : EN IEC 62784:2018
ATEX
유럽방폭인증
유럽방폭인증
Electric Fan
강력한 유량 및 소음장치
강력한 유량 및 소음장치
24시간
연속작동 가능
연속작동 가능
메인(스타)필터
정전기방지 M등급
정전기방지 M등급
절대필터
H14 등급
H14 등급

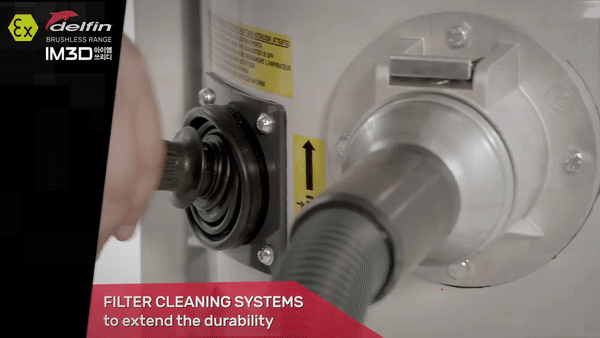

MFS
필터청소시스템
필터청소시스템
ARM
정전기방지
정전기방지
분리형
회수 컨테이너
회수 컨테이너
접지
그라운딩
그라운딩
| 항목 | 단위 | ZFR EV AP 560 K2 1/3D | ZFR EV AP 560 K4 1/3D |
|---|---|---|---|
| 방폭지역 Atex Zone | Z22 | Z22 | |
| 방폭구분 Ex Category | 1/3D (20 내부/22 외부) | 1/3D (20 내부/22 외부) | |
| 마킹규격 Marking | II 1/3D Ex h IIIC T100°C (int) / T135°C (ext) Da/Dc | II 1/3D Ex h IIIC T100°C (int) / T135°C (ext) Da/Dc | |
| 전압 Voltage | V | 400 | 400 |
| 파워 Power | kW | 2.2 | 4.0 |
| 주파수 Frequency | Hz | 50 | 50 |
| 암페어 Current Draw | A | 4.50 | 7.60 |
| 흡입구 Suction inlet | ㎜ | 200 | 200 |
| 회수용량 Bin Capacity | L | 100 | 100 |
| 소음도 Noise level (EN ISO 3744) | dB(A) | 72 | 72 |
| 규격 Dimensions | ㎜ | 791x1318x2497h | 791x1318x2497h |
| 무게 Weight | ㎏ | 100 | 130 |
| IP등급 Electrical Protection Rating | IP | 55 | 55 |
| 최대흡입압력 Max Vacuum Rate | mmH₂O | 210 | 370 |
| 연속흡입압력 Max Vacuum Rate | mmH₂O | 210 | 370 |
| 최대흡입유량 Max air flow | m³/h | 2,500 | 3,500 |
| 모터타입 Motor Type | m³/h | Electric fan | Electric fan |
| 항목 | 단위 | ZFR EV AP 560 K2 1/3D | ZFR EV AP 560 K4 1/3D |
|---|---|---|---|
| 메인필터 Primaty Filter | Star | Star | |
| 메인필터 표면적 Primaty Filter Surface Area | ㎠ | 50,000 | 50,000 |
| 메인필터 직경 Primaty Filter Diameter | ㎜ | 560 | 560 |
| 메인필터 재질 Primaty Filter Media | Polyester | Polyester | |
| 메인필터 등급 Primaty Filter Class | IEC 60335-2-69 | ANT M | ANT M |
| 필터청소시스템 Filter cleaning system | Manual Filter Shaker | Manual Filter Shaker | |
| HEPA 절대필터 HEPA absolute filter | 기본 | 기본 | |
| 절대필터 등급 Absolute filter class | EN 1822-5 | H14 with 99.995% efficiency on MPPS method | H14 with 99.995% efficiency on MPPS method |
TA.1256.0000(K2)
D200>D150 정전기방지 암(Arm)
TA.0511.0000(K4)
D200 정전기방지 암(Arm)
FI.0103.0000
메인(스타)필터
FI.0006.0000
H14등급 절대필터
EP.0301.0000
접지 그라운딩
FI.0103.0000
메인(스타)필터
FI.0006.0000
H14등급 절대필터
TA.1256.0000(K2)
D200>D150 정전기방지 암(Arm)
TA.0511.0000(K4)
D200 정전기방지 암(Arm)
호스연결플렌지
D200, D150, D120, D100
양방향 호스 플렌지
D200>D150>D150, D200>D120>D120, D200>D100>D100
양방향 암(Arm) 플렌지
D200>D100>D100, D200>D150>D150
LOC REM
리모트컨트롤 & 패널
